quarta-feira, 1 de dezembro de 2010

últimas acões do grupo e auto-avaliaçoes dos integrantes:

Nas últimas semanas completamos a parte mecânica, fizemos outro sensor de chuva (o original não funciona) e depois ficamos inteiramente por conta da parte eletrônica do toldo. Após termos todos os componentes eletrônico fomos até o francisco para montar a parte que envolvia a lógica do circuito (os sensores). Esta parte foi testada sem problemas, mas infelizmente, a partir deste dia, o Francisco não pôde mais nos ajudar, ou seja, teríamos que adaptar a parte lógica com a ponte H (que faria o motor mudar a rotação) ao toldo sozinhos.
Conversamos com muitos professores do técnico nos últimos dias, mas nenhum pôde nos ajudar por causa de compromissos.
No último dia encontramos alguns alunos da elétrica que nos ajudaram. Ficamos sabendo por eles que para adaptar o circuito ao toldo, devido a alta amperagem do motor, faltavam alguns componentes, além da ponte H não poder ser feita da forma como planejáva-mos. Nas últimas horas ele nos ajudaram a fazer um novo circuito que teria uma nova lógica e não precisaria da ponte H, mas não deu tempo.
Portanto apesar do esforço não conseguimos concluir o projeto a tempo. Os motivos do insucesso foram a falta de planejamento, deveríamos ter previsto que a parte eletrônica, devido a nossa falta de conhecimento nessa área, seria a que nos daria mais trabalho e mais precisaria de testes e cuidados para dar certo, ter começado por ela teria sido o melhor caminho.
Apesar de inconcluído na apresentação mostramos o protótipo invertendo os polos na bateria manualmente para que o toldo esticasse e abrisse.
O professor Paulo César nos propos um desafio, dizendo que o projeto é interessante e deveríamos dar continuidade, para que nós apresentássemos o toldo na feira de ciencias. Aceitamos o desafio com gratidão.
Agradecemos a ajuda do Click, do Professor Francisco e dos alunos da elétrica.

Auto-Avaliações:

Christian França Machado
Nota:08

Tive um grande interesse pelo projeto e acompanhei com grande ânimo seu desenvolvimento, participando de todas as aulas e contribuindo com oque podia,entretanto, em alguns momentos não pude participar das reuniões feitas pelo grupo,oque pode ter prejudicado a conclusão do projeto.
Enfim,apezar de o projeto não ter ficado pronto,foi uma bela espêrincia que pretendo dar continuação.

João Marcelo Martins Tetzl
Nota: 8

Apesar das dificuldades encontradas na conclusão do projeto, acredito que ele nos proporcionou grandes aprendizados e novas experiências. Procurei me empenhar ao máximo para contribuir com o grupo durante todas as aulas do Lactea, entretanto, devido a compromissos externos, não pude estar presente nas reuniões marcadas pelo grupo para datas além das já estabelecidas para as aulas de IPE, o que acabou diminuindo minha contribuição na parte eletrônica do projeto.
Espero poder continuar com o projeto no próximo período, quando teremos mais tempo para superar as dificuldades encontradas e finalizar o toldo automático.


Marcello Henrique Rodrigues de Oliveira
Nota:10

Apesar do projeto não ter sido terminado a tempo posso dizer que para mim não foi um fracasso pois aprendi lições de planejamento, além de ter aprendido um pouco de eletrônica.
Me empenhei desde o principio, atualizei o blog, fui a todas as aulas do lactea, comprei os componentes para o toldo, conversei com inúmeros professores do técnico para nos ajudar e nos últimos dias até mesmo faltei algumas aulas de outras disciplinas para montar o toldo.
Pretendo dar continuidade com o objetivo de aprender mais eletrônica e melhorar o toldo.

Victor Gama van Eijk
Nota:10

Mesmo não obtendo grande sucesso na finalização do projeto no prazo estipulado, não faltou esforços e dedicação. Fui atrás de professores, funcionários, além de dedicar grande tempo ao
projeto e respeitar todos os prazos estabelecidos pelo grupo. Estive diretamente em contato com o Klick, dando todas as coordenadas do que precisávamos, para que ele fizesse as peças. Desde o
inicio, tomei a frente do grupo, distribuindo funções de cada um, cobrando pelos atrasos.
Me esforcei muito para que o projeto fosse concluido.

quinta-feira, 11 de novembro de 2010

Mãos a Obra!


Esta semana nos reunimos duas vezes com o professor Francisco Magalhães.  Marcello ficou encarregado de comprar os componentes eletrônicos recomendados, com os quais começamos a montagem do circuito hoje, quinta feira. Hoje também recebemos o eixo finalizado pelo Itamar, no qual tínhamos encontrado um defeito.
Nessa semana, pretendemos finalizar toda a parte mecânica e eletrônica do toldo, para que na próxima semana possamos integrá-las.

quinta-feira, 4 de novembro de 2010

PROJETO EM FASE DE EXECUÇÃO

  Nessa semana o grupo se reuniu afim de iniciar a montagem do toldo.Conseguimos a parte de sustentação , a lona com as medidas nessessárias,o sensor de chuva e principalmente o motor adequado,porém o mesmo apresentou um defeito em seu eixo que estava torto.
  Devido a esse problema teremos que colocar um novo eixo no motor,sendo que hoje(quinta feira) o grupo irá se reunir no campus I com uma pessoa indica pelo Click que fará a peça.Com essa peça em mãos concluiremos  a parte mecânica, restando apenas a parte eletrônica.

quarta-feira, 27 de outubro de 2010

27 - Outubro - 2010 SEMANA Nº 9

Apesar de não atualizarmos o blog nas últimas duas semanas o projeto não ficou parado, mas também não progrediu o quanto e como deveria. O Click ainda está montando o toldo, vai ser feito quase todo de madeira. Também já definimos o motor, será um motor de para-brisa de carro, logo precisamos de uma bateria de 12V que não tem no cefet.

quarta-feira, 6 de outubro de 2010

6 - Outubro - 2010 SEMANA Nº 6

Esta semana não conseguimos nos encontrar com o professor Francisco, mas nem por isso o projeto ficou parado.
Nós mesmos estamos tentando montar o circuito com as informações que o professor nos passou, mas ainda não conseguimos fazê-lo funcionar em simulação no PC.
O sensor de chuva já está pronto. Também passamos ao Clik o desenho de como seria a estrutura do toldo.
Para a próxima semana pretendemos testar a real sensibilidade do sensor de chuva e ir às compras, porém isso só será possível se conseguirmos fazer nossa simulação do cicuito funcionar.

terça-feira, 28 de setembro de 2010

28 - Setembro - 2010 SEMANA Nº 5

Discutimos e começamos a estudar a lógica do sistema eletrônico com o professor Francisco.
Exatamente como o sistema irá funcionar ainda não está claro, não houve tempo suficiente para   terminarmos o projeto na sexta-feira que se passou. O sensor de chuva será feito não mais como um sensor de pressão, e sim um de corrente, onde o nível de água o ativaria.

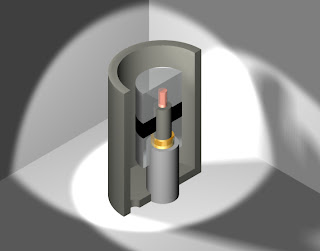

O sensor deve ficar parecido com o desenho que segue.
(vista em corte)

1-Contato superior.
2-Borracha isolante.
3-Contato inferior.
4-Cabo duplo.
5-Furo para escoamento de água.
6-Condutor interno.
7-Condutor externo.

(vista em corte)
No momento em que a água tocasse os dois contatos internos haveria uma corrente que levaria a informação ao sistema se está chovendo ou não.
Apesar da idéia simples, a forma como os sensores deverão ser conjugados dentro do sistema eletrônico nos pareceu um pouco complicada. Para que possamos tirar nossas dúvidas em relação a isso, iremos nos encontar com o professor Francisco novamente dia 1/10.Uma vez que as dúvidas em relação a isto sejam tiradas, poderemos fazer o noso orçamento e finalmente passarmos a parte prática do projeto.
Ainda que tenhamos nos atrasado um pouco na semana anterior continuamos com uma folga no prazo, uma vez que o projeto apresentou poucas dificuldades técnicas.

quarta-feira, 15 de setembro de 2010

15 - Setembro - 2010 SEMANA Nº 4

Já conversamos com o prof. Francisco de eleltrônica. Para que o motor seja acionado quando houvesse muito sol ele nos aconselhou a usar o sensor LDR (muito frequentemente utilizado nas chamadas fotocélulas que controlam o acendimento de poste de iluminação), e, no caso da chuva, teríamos que montar um sensor de pressão bem simples (o sensor detecta a pressão exercida pelo peso da água da chuva que cai num recipiente).
A meta da próxima semana é procurá-lo novamente para que ele nos ajude a esquematizar toda a parte eletrônica.
